Aula 4 - 11 de março, 2021

 Sumário: Secções cónicas tridimensionais em AutoCAD.

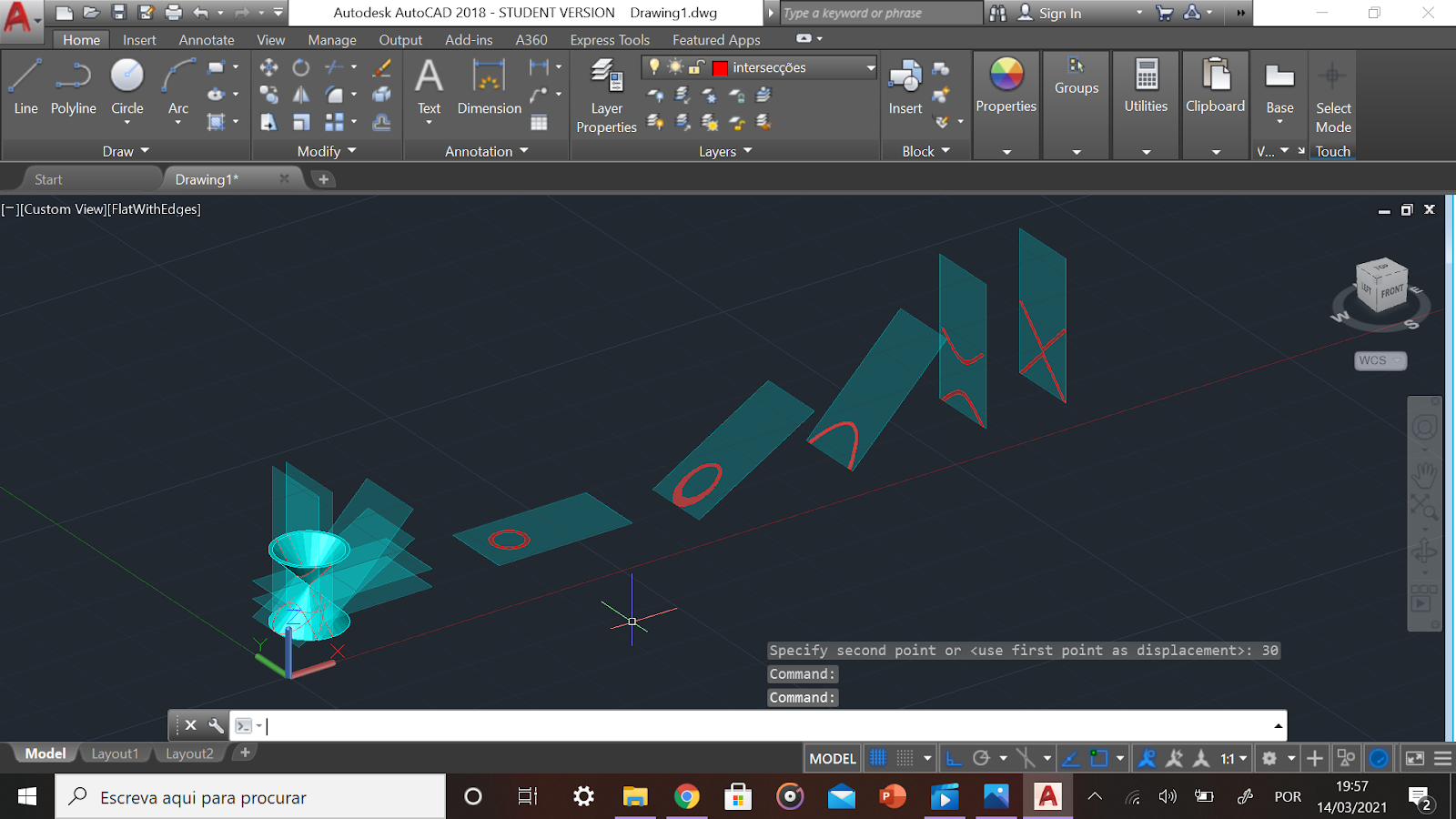

As secções produzidas por um plano num cone designam-se por secções cónicas. Dependendo da posição do plano secante em relação ao cone, obtém-se, no sólido, diferentes tipos de secções.

A secção produzida por um plano secante, que contém o vértice do cone e corta a circunferência da base em dois pontos, é um triângulo formado por duas geratrizes do cone e pela corda da base que lhes corresponde.

Se o plano secante for paralelo à base, a secção produzida na superfície do cone é uma circunferência.

Se o plano secante for oblíquo a todas as geratrizes, produzirá, no cone, uma figura de secção correspondente a uma elipse, se for paralelo a uma geratriz, obter-se-á uma parábola, e se for paralelo a duas geratrizes, produzirá uma hipérbole.

Os comandos para a construção de volumes foram o EXTRUDE, para dar a volumetria, juntamente com o TAPER ANGLE, para ajustar a inclinação das geratrizes do cone. O mesmo resultado também pode ser obtido com o comando BOX, no caso de paralelepípedos, e o comando CONE.

Para a subtração de um determinado volume a outro foi utilizado o comando SUBTRACT, neste caso no cone, e para a determinação das suas secções pelos planos definidos, usou-se o comando SECTION.

A definição das superficies criadas a partir das secções dos planos secantes foi feita a partir do comando REVSURF já aprendido.
